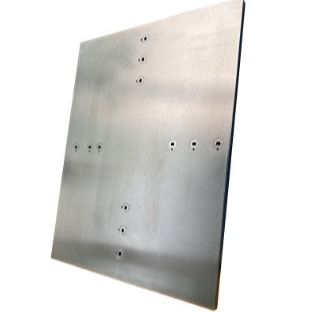

CCL Ra0.15 Kupferplatte Laminatplatte Kupferplatte PCB für elektronische Komponenten

Produktdetails

Herkunftsort: aus China

Markenname: EastStar

Modellnummer: ESSP-CCL-400

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 100 Stück

Preis: Negotiable based on order qty

Verpackung Informationen: Stärke Sperrholzverpackung mit angemessenem weichem Schutzmaterial im Inneren, geeignet für den See-

Lieferzeit: 10-20 Tage nach Erhalt der Vorauszahlung

Zahlungsbedingungen: T/T, D/P, D/A, MoneyGram, Western Union

Versorgungsmaterial-Fähigkeit: 10000 Blätter pro Woche

Plaudern Sie Jetzt
Hervorheben:

CCL Kupferplatte

,

Ra0

,

15 Kupferplatten aus Laminat

Features:
High corrosion resistance and hardness
Usage:
special for CCL copper clad laminate lamination purpose
Thickness tolerance:
±0.05
Service life:
8-10 years
Surface roughness (um):
Ra≤0.15 Rz≤1.5
Warpage degree:
≤3mm/M
Suitable Laminators:
like BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI, DIPUER, etc
Material:
Japanese Metallurgical NAS630 And NAS301
Features:
High corrosion resistance and hardness
Usage:
special for CCL copper clad laminate lamination purpose
Thickness tolerance:
±0.05
Service life:
8-10 years
Surface roughness (um):
Ra≤0.15 Rz≤1.5
Warpage degree:
≤3mm/M
Suitable Laminators:
like BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI, DIPUER, etc
Material:
Japanese Metallurgical NAS630 And NAS301
CCL Ra0.15 Kupferplatte Laminatplatte Kupferplatte PCB für elektronische Komponenten

Beschreibung des Produkts:

Was ist die Definition von Kupferplattiertlaminat (CCL)?

Kupferplattiertes Laminat (CCL) ist ein plattenförmiges Material, das durch Eintauchen von elektronischem Glasfaserstoff oder anderen Verstärkungsmaterialien in Harz hergestellt wird und auf einer oder beiden Seiten mit Kupferfolie bedeckt wird.und dann heiß pressenVerschiedene Formen und Funktionen von Leiterplatten werden selektiv verarbeitet, geätzt, gebohrt,und Kupferplattierung auf Kupferplattierte Laminate zur Herstellung verschiedener LeiterkreiseDie wichtigsten Funktionen von Leiterplatten sind die Verbindung, Isolierung und Unterstützung, die einen erheblichen Einfluss auf die Übertragungsgeschwindigkeit, den Energieverlust, dieund charakteristische Impedanz von Signalen in SchaltkreisenDaher sind die Leistung, Qualität, Verarbeitbarkeit, Herstellungsniveau, Herstellungskosten,und die langfristige Zuverlässigkeit und Stabilität von Leiterplatten hängen weitgehend von Kupferplatten ab.



Die ESSP-CCL-400 ist eine ausgereifte und zuverlässige hochpräzise Laminationsstahlplatte, die speziell für die Lamination von CCL-Kupferlaminaten verwendet wird.

Wir sind seit vielen Jahren in der CCL-Laminations-Hilfsmaterialindustrie tätig.Wir haben uns auf die Bereitstellung von hochpräzisen laminierten Stahlplatten und Trennwand Stahlplatten Serie spezialisiert, die die strengen Laminationsanforderungen für großformatiges CCL-Kupferplattiertes Laminat vollständig erfüllen.einschließlich NAS630&NAS301 (hoher Expansionskoeffizient)Die hochwertigen Laminationsstahlplatten haben sich durch ihre höchste Härte, optimierte Oberflächenrauheit und hervorragende Wärmeleitfähigkeit das Vertrauen und die Zufriedenheit der Kunden der CCL/PCB-Industrie erworben.

Eigenschaften des Produkts:

1. Kupferplattierte Laminate CCL Lamination Steel Plate verwendet die hochwertigsten Stahlplatten Rohstoffe (in Japan hergestellt). The most advanced heat treatment technology and the latest grinding manufacturing process can well ensure that each lamination steel plate has reliable lamination performance in the process of CCL lamination.

2Es verfügt über den minimalen hochtemperaturen Warpage Grad mit längerer Lebensdauer.

3Es hat eine bessere Wärmeleitfähigkeit und einen besseren Wärmeausdehnungskoeffizienten.

4. hohe Korrosionsbeständigkeit und Härte.

5. geeignet für verschiedene Arten von Laminationsstahlplattenwaschmaschinen

6.Weitere Parameter wie unten:

  • Parallelität: ≤ 0.03
  • Schnittgrad: ≤3 mm/M
  • Diagonale Abweichung: 1 mm
  • Lebensdauer: 8-10 Jahre

Technische Parameter:

1Stahl: japanische metallurgische NAS630 und NAS301 (NAS630 wird gewählt oder häufiger verwendet).

2. Herkömmliche Dicke (mm): 1.5, 1.6, 1.8, 2.0

2. Lebensdauer: 8-10 Jahre (Hinweis: Nach wiederholtem Gebrauch wird die Stahlplatte dünner.3 mm/die Stahlplattenstärke zwischen 1.3-1.6 mm sollte keine Verformung oder Verformung gewährleisten und die Härte entspricht der Norm).

3. Herkömmliche Größe der CCL-Laminationsstahlplatte (L * W in mm):

2220 * 1270/2210 * 1270/1910 * 1270/1500 * 1295/1300 * 800/1295 * 787/1295 * 1613/1295 * 1143/1295 * 787



Leistungsparameter von Stahlplatten:

Modelle

Artikel 2

NAS630 JAPAN NAS301 JAPAN
Masse-Lam-Platte Platte mit Pin-lam Masse-Lam-Platte Platte mit Pin-lam
Stärke 1.0-2,5 mm 1.0-2,5 mm 10,0-1,8 mm 10,0-1,8 mm
Breite ≤ 1300 ≤ 1300 ≤ 1060 ≤ 1060
Länge ≤ 2410 ≤ 2410 ≤ 3150 ≤ 3150
Toleranz für die Dicke ±0.05 ±0.05 ±0.05 ±0.05
Oberflächenrauheit (um)

Ra≤0.15

Rz ≤ 1.5

Ra≤0.15

Rz ≤ 1.5

Ra≤0.15

Rz ≤ 1.5

Ra≤0.15

Rz ≤ 1.5

Positionstoleranz von Loch zu Loch - Ich weiß nicht. +0,1/-0 mm - Ich weiß nicht. +0,1/-0 mm
Standardabstand für die Schraube - Ich weiß nicht. +0,05/-0 mm - Ich weiß nicht. +0,05/-0 mm
Schnittgrad ≤ 3 mm/Meter ≤ 3 mm/Meter ≤ 3 mm/Meter ≤ 3 mm/Meter
Toleranz für die Größe L/W ± 1 mm ± 1 mm ± 1 mm ± 1 mm
Leistungskraft ≥ 1175 N/mm2 ≥ 1175 N/mm2 ≥ 1175 N/mm2 ≥ 1175 N/mm2
Zugfestigkeit ≥ 1400 N/mm2 ≥ 1400 N/mm2 ≥ 520 N/mm2 ≥ 520 N/mm2
Ausweitung ≥ 5% ≥ 5% ≥ 5% ≥ 5%
Härte HRC 50 HRC±2 50 HRC±2 44HRC±2 44HRC±2
Arbeitstemperatur ≤ 400°C ≤ 400°C ≤ 400°C ≤ 400°C
Parallelismus ≤ 003 ≤ 003 ≤ 003 ≤ 003
Diagonale Abweichung 1 mm 1 mm 1 mm 1 mm
Wärmeleitfähigkeit ≥ 25 W/MK bei 300°C ≥ 25 W/MK bei 300°C ≥ 18 W/MK bei 300°C ≥ 18 W/MK bei 300°C
Durchschnittlicher thermischer Expansionskoeffizient (10-6/°C) 10 bis 12 10 bis 12 15 bis 17 15 bis 17

Anwendungen:

Mit einer Mindestbestellmenge von 100 Stück und einem verhandelbaren Preis basierend auf der Bestellmenge,Die ESSP-CCL-400 ist eine kostengünstige Lösung für Unternehmen, die nach zuverlässigen CCL-Stahllaminationsplatten suchenDie akzeptierten Zahlungsbedingungen umfassen T/T, D/P, D/A, MoneyGram und Western Union, was den Kunden Flexibilität bietet.

Die Lieferzeit für dieses Produkt beträgt 10-20 Tage nach Erhalt der Vorauszahlung, was eine schnelle Abwicklung der Bestellungen gewährleistet.Die Verpackungsdetails umfassen eine starke Sperrholzverpackung mit einem angemessenen weichen Schutzmaterial im Inneren, so dass sie für den See- oder Luftverkehr über weite Strecken geeignet ist.

Mit einer Lieferkapazität von 10000 Blättern pro Woche ist die ESSP-CCL-400 leicht verfügbar, um den Anforderungen verschiedener Projekte gerecht zu werden.mit einer Dicke von ±0.05mm, für verschiedene Anforderungen.

Der durchschnittliche thermische Expansionskoeffizient von 10~12 x 10-6/°C gewährleistet Stabilität bei Temperaturschwankungen und ist somit ideal für Anwendungen geeignet, bei denen thermische Überlegungen entscheidend sind.Die Zugfestigkeit von ≥ 1400 N/mm2 gewährleistet Haltbarkeit und Zuverlässigkeit im Gebrauch.



Verpackung und Versand:

Produktbezeichnung: Kupferplatten

Beschreibung: Unsere Kupferplatte ist ein hochwertiges Produkt, das für die Verwendung in verschiedenen elektronischen Anwendungen konzipiert wurde.

Eigenschaften:

  • Dauerhafte Stahlkonstruktionen
  • Bietet eine hervorragende Leitfähigkeit
  • mit einer Breite von nicht mehr als 15 mm

Verpackung: jeweilsKupferplatten aus LaminatDas Produkt wird in ein Schutzmaterial eingewickelt und in eine robuste Kartonscheibe gelegt.

Versand: Wir bieten schnelle und zuverlässige Versandmöglichkeiten an, um sicherzustellen, dass IhreKupferplatten aus LaminatDie Versandkosten können je nach Standort und Menge der bestellten Platten variieren.
